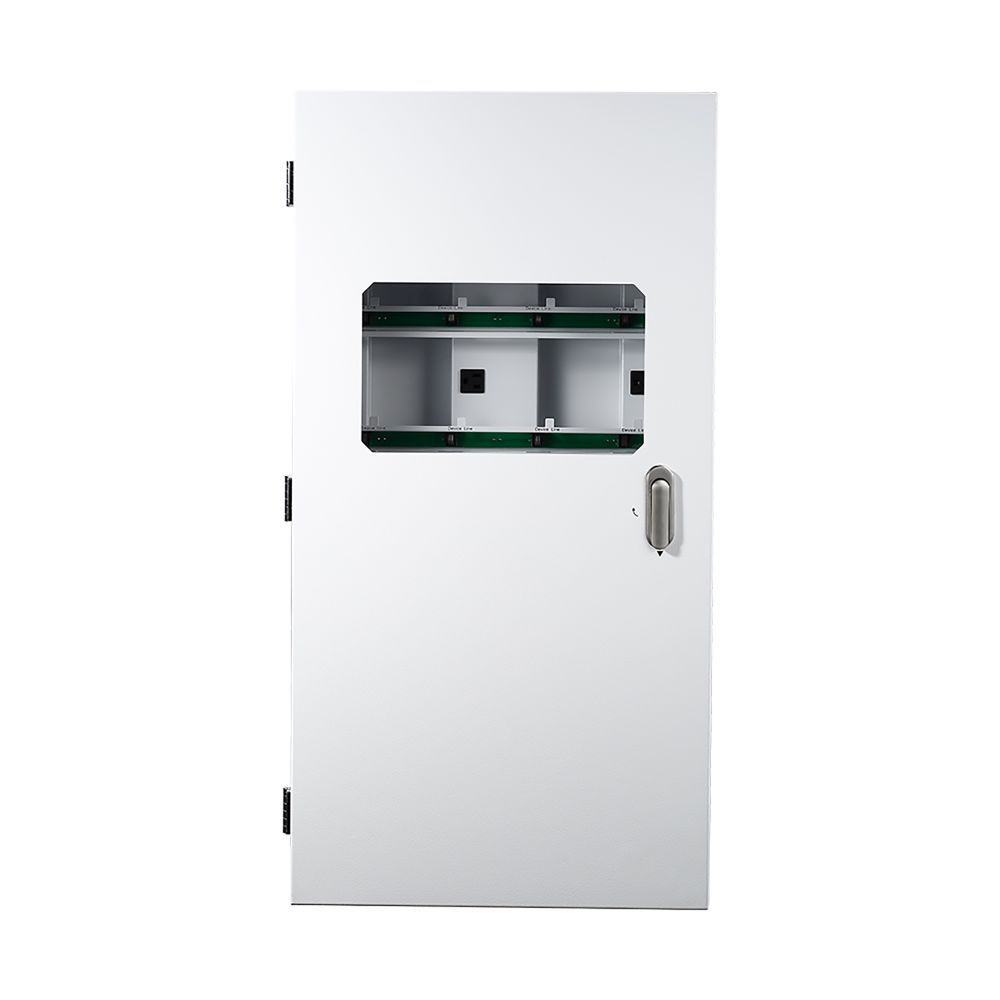

TrolMaster SCC-2 großer Controller-Schaltschrank – 89 cm

TrolMaster SCC-2 Controller-Schaltschrank für Hydro-X Pro und Aqua-X Pro

Der TrolMaster SCC-2 große Controller-Schaltschrank ist ein modulares Gehäuse- und Kabelmanagementsystem für umfangreiche TrolMaster-Installationen. Er bietet Platz für kompatible Hydro-X-Pro- oder Aqua-X-Pro-Steuerungen, Gerätemodule, Stromversorgungen und Verbindungskabel und ermöglicht dadurch einen übersichtlichen und professionellen Systemaufbau.

Controller und Module geschützt unterbringen

Die einzelnen Steuerungs- und Gerätemodule können innerhalb des Schaltschranks montiert werden. Dadurch bleiben die Komponenten besser vor Staub, Spritzwasser und unbeabsichtigtem Kontakt geschützt. Die Schutzart IP56 beschreibt ein staubgeschütztes Gehäuse mit Schutz gegen starke Wasserstrahlen. Der Schaltschrank darf dennoch nicht dauerhaft unter Wasser gesetzt oder in ungeeigneten Nassbereichen installiert werden.

Übersichtliches RJ12-Kabelmanagement

Mehrere integrierte Verteilerplatinen und Kabelführungen erleichtern die strukturierte Verbindung kompatibler TrolMaster-Komponenten. RJ12-Leitungen können innerhalb des Gehäuses geordnet verlegt werden, sodass einzelne Module bei Wartungs- oder Erweiterungsarbeiten leichter erreichbar bleiben.

Modularer Aufbau für größere Steuerungssysteme

Der SCC-2 ist für umfangreichere Installationen ausgelegt, bei denen mehrere Sensoren, Gerätestationen oder Ausgangsmodule miteinander verbunden werden. Die abnehmbare und modular aufgebaute Konstruktion unterstützt eine an das jeweilige TrolMaster-System angepasste Anordnung.

Technische Angaben

• Produkttyp: modularer Controller-Schaltschrank
• Kompatibilität: TrolMaster Hydro-X Pro und Aqua-X Pro
• Abmessungen: ca. 88,9 × 45,7 × 15,9 cm
• Schutzart: IP56
• Temperaturbereich: ca. 0 bis 40 °C
• Verteilerplatine 1: 10 Anschlüsse
• Verteilerplatine 2: 6 Anschlüsse
• Verteilerplatine 3: 17 Anschlüsse
• Mittlere Verteilerleisten: 4 × 4 Anschlüsse
• Untere Verteilerplatine: 6 Anschlüsse
• Besonderheit: integrierte Aufnahme für Controller, Module, Stromversorgungen und RJ12-Kabel
• Hersteller: TrolMaster

Lieferumfang

• 1 × TrolMaster SCC-2 Controller-Schaltschrank
• 4 × lange RJ12-Kabel
• 26 × kurze RJ12-Kabel
• 8 × Stromkabel für kompatible OA6-Module
• 18 × Schraubensätze für kompatible OA6-Module
• 1 × Installationsanleitung

Anwendung & Hinweise

• Schaltschrank ausschließlich an einer ausreichend tragfähigen Fläche befestigen.
• Controller und Module entsprechend der jeweiligen TrolMaster-Anleitung montieren.
• Kabel spannungsfrei und getrennt von scharfen Kanten verlegen.
• Elektrische Installation nur durch ausreichend qualifizierte Personen durchführen lassen.
• Vor Wartungsarbeiten sämtliche angeschlossenen Stromkreise abschalten.

Hinweis: Hydro-X-Pro- oder Aqua-X-Pro-Controller, Sensoren, Gerätestationen und weitere Steuerungsmodule sind nicht im Lieferumfang enthalten.
